행사가 임박했거나 막 진행되는 현장에서 갑자기 “화면이 스크린 밖으로 넘쳐요!”라는 문제에 직면한 경험은 누구나 할 수 있습니다. 당황스러운 마음에 곧바로 프로젝터나 렌즈 설정을 건드리거나 아무 값을 바꿔보는 것이 일반적입니다. 하지만 흔히 하는 실수가 ‘원인을 하나로 단정하고 그것만 고치려고 매달리는’ 방식입니다.
투사 범위 넘침 현상은 단순히 장비의 결함이라기보다는, **시스템 전반을 체계적으로 점검해야** 찾을 수 있는 조합적 문제입니다. 하지만 걱정하지 마십시오. 이 글에서는 실제 현장에서 쌓은 경험을 바탕으로 문제 해결 과정을 제시합니다. 여기에 제시된 순서대로 점검하신다면, 대부분 어느 지점에서 문제가 발생했는지 원인을 짚어낼 수 있습니다.
화면이 스크린 밖으로: 1. 가장 먼저 확인해야 할 세팅 오류: 화면 비율 및 출력 설정
(가) 왜 이런 일이 생기나요?
장비 하드웨어 문제보다, 소프트웨어적 설정을 잘못했거나 영상 소스 파일 자체가 규격에 맞지 않아 발생하는 경우가 가장 흔합니다. 장비를 연결하는 순간부터 비율이 어긋나면 투사 범위 넘침 현상이 발생할 수 있습니다.
(나) 이 원인일 때 나타나는 특징적인 증상:
- 화면에 내용물(영상이나 이미지의 주요 오브젝트)의 양옆이나 위아래에 검거나 비어있는 여백이 크게 남습니다.
- 프로젝터 자체 디스플레이 패널에서는 정상적으로 비율이 맞춰져 보이지만, 실제 스크린에 투사되는 모습만 찌그러지거나 잘려나간 부분이 눈에 니다.
(다) 구체적인 확인 및 조치 방법:
- 프로젝터 자체 설정 점검: 프로젝터 컨트롤 메뉴로 진입하여 ‘화면 비율(Aspect Ratio)’ 설정을 반드시 확인하십시오. 보통 16:9, 4:3 등 목표 스크린의 규격과 일치하는지 확인해야 합니다.
- 영상 소스 파일 확인: 영상을 재생하기 전에 영상 편집 프로그램이나 미디어를 통해 원본 영상의 비율을 재확인하세요. 예를 들어, 가로가 긴 웹캠 화면(16:9)을 4:3 스크린에 투사하면 상하 여백이 생기고, 그 반대면 좌우 넘침 현상이 발생합니다.
- PC 그래픽 카드 설정 점검: PC의 디스플레이 출력 설정을 확인하여 프로젝터가 특정 비율로 강제 설정되어 있지 않은지 체크하고 ‘와이드스크린’ 또는 ‘자연(Native)’ 모드로 복원해 보는 것이 좋습니다. 이 단계만으로도 투사 범위 넘침 문제를 해결한 경우가 많습니다.
화면이 스크린 밖으로: 2. 물리적 투사 환경의 오차: 렌즈 쉬프트와 키스톤 보정
(가) 왜 이런 일이 생기나요?
프로젝터는 설치 위치와 스크린 크기에 맞추기 위해 전문적인 렌즈 조정 기능을 제공하지만, 이 기능들을 과하게 사용하거나 잘못된 값을 적용하면 오히려 이미지를 왜곡시키고 범위를 넘치게 만들 수 있습니다.
(나) 이 원인일 때 나타나는 특징적인 증상:
- 이미지가 완벽하게 사다리꼴 형태로 찌그러지거나, 중앙은 선명하지만 가장자리가 흐릿하고 휘어져 보입니다.
- 좌우 또는 상하의 이미지 크기 차이가 비정상적으로 크게 나타납니다. (예: 스크린 상단과 하단의 이미지가 다른 사이즈로 투사됨)
(다) 구체적인 확인 및 조치 방법:
- 최우선 원칙은 ‘직각’ 유지: 가장 좋은 해결책은 프로젝터가 스크린에 대해 완벽하게 직각(수평, 수직)으로 투사되도록 거리를 재배치하는 것입니다.
- 렌즈 쉬프트 대신 배치 조정: 렌즈 쉬프트(Lens Shift)는 렌즈 자체를 상하/좌우로 이동시키는 기능입니다. 이 기능을 과도하게 사용하기보다, 가능하면 프로젝터의 물리적인 위치 자체를 조금만 옮기는 것이 가장 정확합니다.
- 키스톤 보정은 최후의 수단: 키스톤(Keystone) 보정은 투사 각도가 직각이 아닐 때 사용하는 임시방편입니다. 이 기능에 너무 의존하면 이미지가 왜곡되므로, 다른 모든 요소를 확인한 후에 마지막 수단으로만 사용하고, 목표 스크린 규격과는 무관하게 설정했다는 점을 염두에 두어야 합니다.

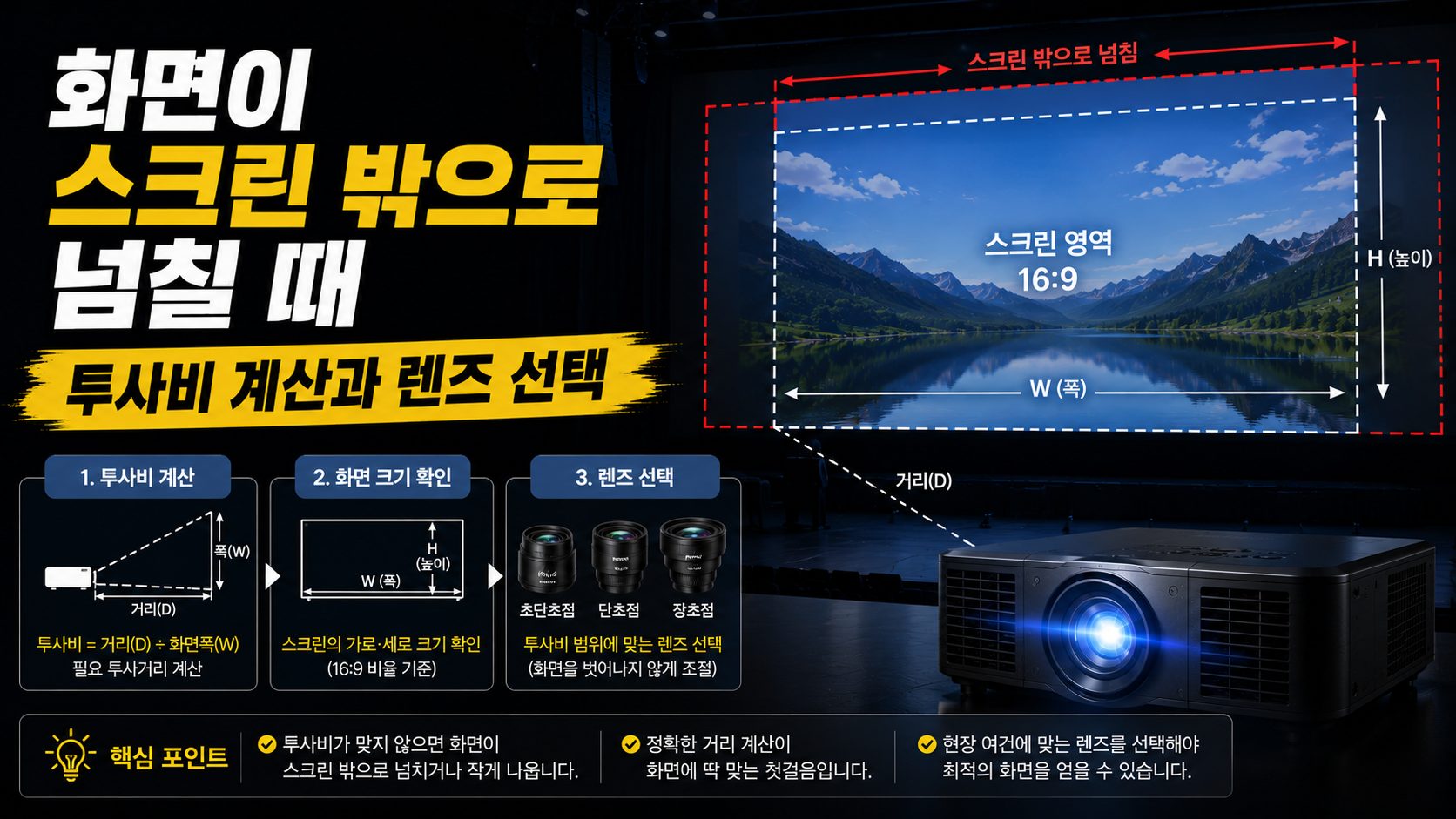

3. 핵심 계산 오류: 투사거리와 렌즈의 조합
(가) 왜 이런 일이 생기나요?
프로젝터는 특정 ‘투사 거리(Throw Distance)’에서 ‘특정 크기의 이미지’를 만들어내도록 설계됩니다. 그런데 스크린 사이즈에 맞는 거리를 계산하지 않았거나, 사용하려는 렌즈와 현재 설치 거리가 매칭되지 않을 때 범위 넘침이 발생합니다.
(나) 이 원인일 때 나타나는 특징적인 증상:
- 투사거리를 변경하거나 다른 렌즈를 연결하자마자, 이미지 크기가 급격하게 커지거나 작아지는 것이 눈에 띄게 확인됩니다.
- 사용하려는 스크린 사이즈와 장비가 가진 투사 거리 범위 사이에 물리적인 괴리감이 느껴집니다.
(다) 구체적인 확인 및 조치 방법:
- 투사거리 계산 재확인: 만약 사용 가능한 렌즈의 종류가 제한적이라면, 스크린 사이즈를 대입하여 필요한 투사거리를 계산해 보세요. 프로젝터 매뉴얼이나 제조사 웹사이트에서 제공하는 ‘투영 거리 차트(Throw Ratio Chart)’를 반드시 참고해야 합니다.
- 렌즈와 거리는 세트로 간주: 렌즈는 그 자체로 특정한 초점 거리와 확대 배율을 갖고 있습니다. 이 값을 변경하면 투사거리도 자동적으로 변하기 때문에, 임의로 장비를 조작하지 말고 설계 원리에 맞춰 진행해야 합니다.
- 범위 예측 및 테스트 필수: 현장 설치 전에는 반드시 A4용지나 작은 패브릭 등을 이용하여 ‘예상 범위’를 미리 측정하고 작동시켜 보는 습관이 필요합니다. 이론적인 계산과 실제 환경은 언제나 다릅니다. 이것이 가장 효과적인 투사 범위 넘침 예방 방법입니다.
4. 주변 물리적 요소: 스크린 및 표면의 재질 문제
(가) 왜 이런 일이 생기나요?
프로젝터는 완벽한 평면광원과 정규적인 반사율을 가정하고 작동합니다. 하지만 스크린이나 투사 표면 자체가 평평하지 않거나, 빛을 흡수하거나 산란시키는 재질일 경우 실제 투영된 이미지가 왜곡되거나 범위를 벗어난 것처럼 느껴집니다.
(나) 이 원인일 때 나타나는 특징적인 증상:
- 이미지 가장자리가 불규칙하게 밝기가 다르거나, 마치 그림자가 드리워진 듯이 보이는 등 전반적인 품질 문제입니다.
- 스크린을 가로질러 재질의 변화가 감지되는 지점에서 이미지 왜곡이 심해집니다.
(다) 구체적인 확인 및 조치 방법:
- 표면 평활도 확인: 스크린이나 벽면에 울퉁불퉁한 부분이 없는지 점검합니다. 가능하면 프로젝터 전용의 평평하고 매트(무광)한 표면을 사용하는 것이 좋습니다.
- 측정 및 확보된 공간 사용: 스크린 자체가 아닌, 바닥에 임시 테스트 영역을 만들어 투사 범위를 미리 확인해보는 것도 좋은 방법입니다. 장비 자체 설정 문제인지, 환경적 요인 때문인지 분리하여 판단할 수 있습니다.
현장에서는 이렇게 합니다: 사고를 예방하는 실무 원칙
실제 공연이나 행사장에서 영상팀은 발생 가능한 모든 변수를 염두에 두고 장비를 운영합니다. 오늘 겪을 수 있는 상황을 미연에 방지하기 위해 지켜야 할 핵심 점검 사항입니다.
- 장비 전원 및 연결 순서 통일: 프로젝터, 비디오 스위처(Video Switcher), 소스 기기(PC/플레이어)는 항상 정해진 절차에 따라 켜고 꺼내야 합니다. 갑작스러운 재부팅이나 케이블 연결 오류가 설정값을 초기화시키거나 오차를 발생시킬 수 있습니다.
- ‘전 구간 테스트’의 습관화: 리허설 시간을 할애하더라도, 장비를 설치하고 나면 반드시 스크린 전체 면적에 걸쳐 가장자리까지 임시 패턴이나 그리드(Grid) 이미지를 송출하여 투사 범위를 체크하는 것이 필요합니다.
- 케이블 라우팅 점검 및 확보: 전선이 지나가는 경로가 물리적인 장비의 간섭을 일으키거나, 영상 신호를 방해할 수 있습니다. 모든 케이블은 깔끔하게 정리하고, 임시 연결 시에는 늘 여분의 길이(Extra Length)를 확보하여 재조정이 용이해야 합니다.
- 예비 설정값 준비: 장비 문제가 아닌 ‘설정값’ 오류가 원인일 때도 많습니다. 프로젝터는 여러 개의 예비로 최적화된 설정을 저장할 수 있으므로, 테스트를 거치며 주요 운영 모드의 설정을 백업해두고 대비하는 것이 좋습니다.
그래도 안 된다면: 다음 단계의 원인 분석
위의 모든 단계를 점검했음에도 투사 범위 넘침 현상이나 화면 왜곡이 해결되지 않았다면, 장비 자체 혹은 외부 시스템 간의 통신 문제를 의심해야 합니다. 이 경우는 단순히 ‘조정’ 이상의 전문적인 검토가 필요합니다.
- 영상 신호 포맷 불일치: 투사 범위와 상관없이 화면 전체가 깨지거나 색상 문제가 동반된다면, 소스 기기와 비디오 스위처 간의 영상 데이터 신호 포맷(예: 해상도나 프레임 레이트)이 맞지 않을 가능성을 검토해 보아야 합니다.
- 하드웨어적 광학계 오류 의심: 투사 거리, 비율 등 모든 것이 완벽해 보이는데도 특정 지점의 이미지만 지속적으로 왜곡된다면, 사용 중인 렌즈나 프로젝터 본체의 광학 경로에 물리적인 손상이 발생했는지 점검이 필요합니다.
- 제어 시스템 충돌: 여러 장비가 동시에 작동하는 대형 현장의 경우, 비디오 스위처와 서버의 제어 신호 간에 동기화(Sync) 충돌이 발생했을 수 있습니다. 이럴 때는 연결 장비의 작동 순서나 상호 작용 방식을 점검해보는 것이 전문적인 해결책이 될 수 있습니다.
핵심 요약
- 최우선 체크: 화면 비율(Aspect Ratio)과 원본 소스 파일의 규격을 가장 먼저 비교하세요. (장비 설정 문제부터 점검하는 것이 중요합니다.)
- 점검 순서: 물리적 배치 조정 > 프로젝터 내장 기능 조정(렌즈 쉬프트 등) > 비상 시 키스톤 보정 순으로 접근해야 합니다.
- 실전 예방: 투사 전 항상 목표 스크린에 걸쳐 그리드 패턴을 송출하는 ‘풀 범위 테스트’를 습관화하는 것이 중요합니다.
- 가장 중요한 자세: 어느 한 가지 문제만을 생각하지 말고, 연결되는 모든 요소(소스, 케이블, 렌즈, 장비)의 상호작용 원리를 함께 파악하는 넓은 시야를 가져야 효과적인 문제를 해결할 수 있습니다.
